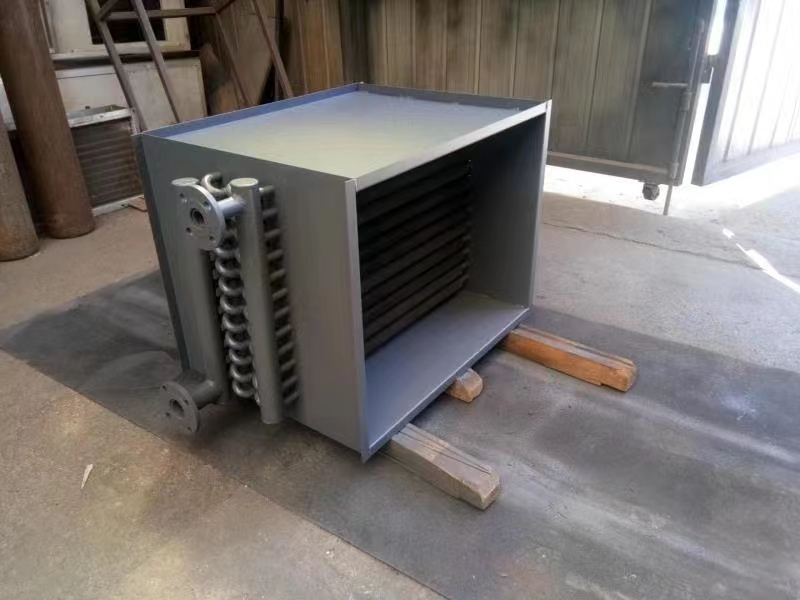

烟气余热回收
该系统主要由燃气锅炉、一级烟气余热回收装置、二级烟气余热回收装置、水源热泵组成。锅炉烟气流经一级烟气余热回收装置与部分二网回水进行一次换热,水箱中的软化水经水泵作用后进入二级烟气余热回收装置,与流经的烟气进行换热,产生的热水进入热泵蒸发器放热,放热后的冷水经水泵作用后,再次进入二级烟气余热回收装置进行吸热,如此往复循环,与此同时热泵产生的热量用于加热进入冷凝器的部分二网回水。二次供水温度不足时,可调节一次管网流量,满足系统供水温度。该系统通过两级换热实现燃气锅炉烟气余热的深度回收,使排烟温度降低到30℃以
订购热线:16726585666
立即咨询该系统主要由燃气锅炉、一级烟气余热回收装置、二级烟气余热回收装置、水源热泵组成。锅炉烟气流经一级烟气余热回收装置与部分二网回水进行一次换热,水箱中的软化水经水泵作用后进入二级烟气余热回收装置,与流经的烟气进行换热,产生的热水进入热泵蒸发器放热,放热后的冷水经水泵作用后,再次进入二级烟气余热回收装置进行吸热,如此往复循环,与此同时热泵产生的热量用于加热进入冷凝器的部分二网回水。二次供水温度不足时,可调节一次管网流量,满足系统供水温度。该系统通过两级换热实现燃气锅炉烟气余热的深度回收,使排烟温度降低到30℃以下。
适用范围:供暖地区的燃气锅炉房。
(二)技术措施
1、性能指标
烟气余热利用热泵回收系统主要性能指标如下表所示。
表1 烟气余热利用热泵回收系统主要性能指标
消耗能源类型 | 电 |
能源供给 | 可以根据锅炉房富余电力容量对热泵进行选型,无需增加任何能源容量(此种方式热泵选型相对较小,烟气温度降低有限;也可以采取电力扩容方式,可以充分吸收烟气潜热。) |
提高锅炉效率 | 10%~12% |
设备体积 | 较小,易于布置 |
热泵制热COP | 4.5~5.3 |
终排烟温度 | 30~40℃ |
初投资 | 较少 |
投资回收期 | 2年 |
设备运行维护要求 | 水源热泵产品技术成熟,质量可靠,无需后续维护 |
2、技术特点
(1)一级系统利用常规烟气余热回收装置回收烟气中的显热,二级系统利用热泵和烟气余热回收装置联合运行的方式回收烟气中的小部分显热和大部分潜热,使烟气余热得到深度回收利用;
(2)采用低温介质进一步降低烟气温度,利用热泵原理,将低温介质再转变成可直接供暖使用的中温介质,直接降低了供暖能耗;
(3)利用先进的自动控制技术,实现烟气余热回收装置与热泵的自动运行和优化运行,可以根据本市“峰谷平”电价政策控制热泵运行,充分利用低谷电,降低工程运行成本;
(4)建立工程远程监测控制系统,对本工程的能源消耗(电度表)和产热量(热量表)进行实时的数据采集和在线分析;

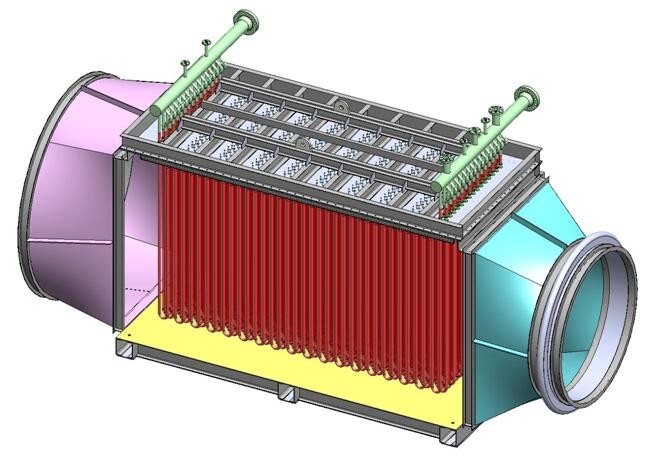

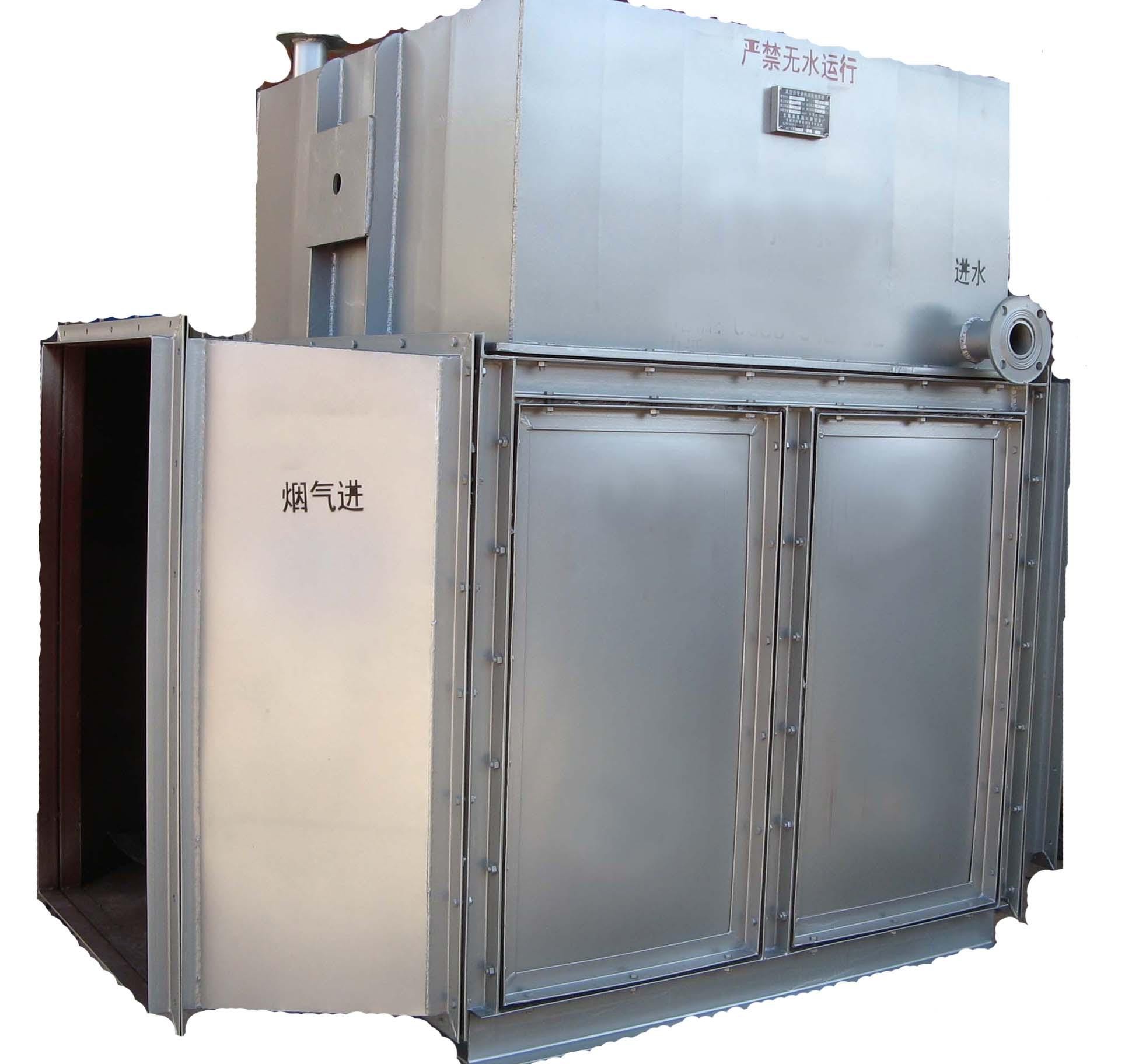

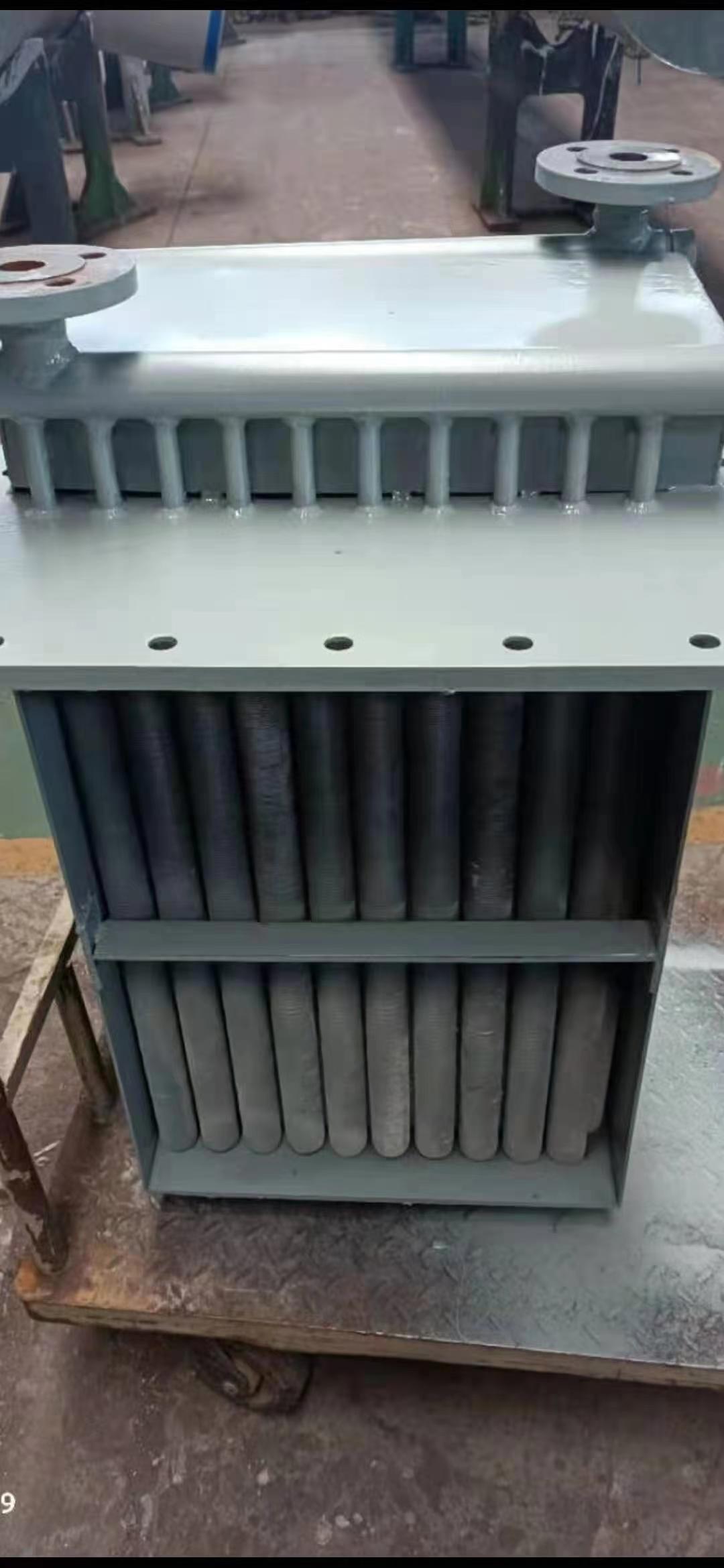

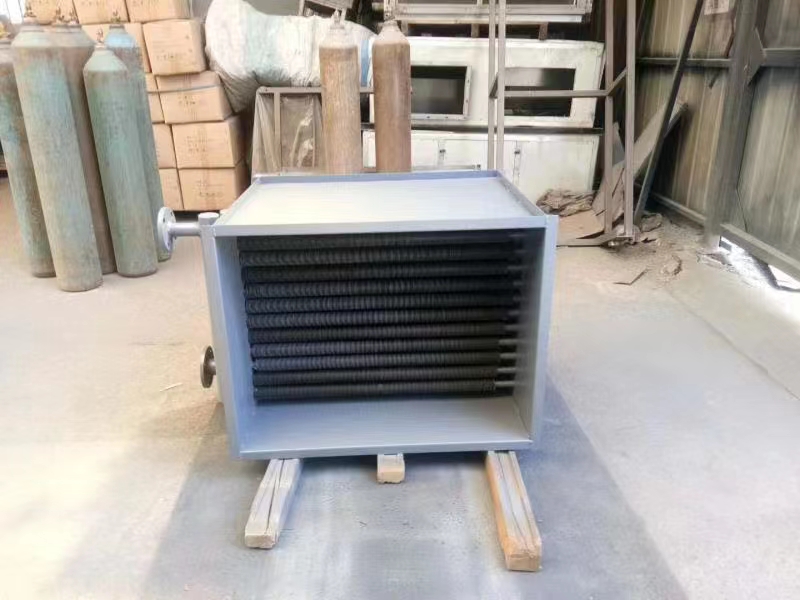

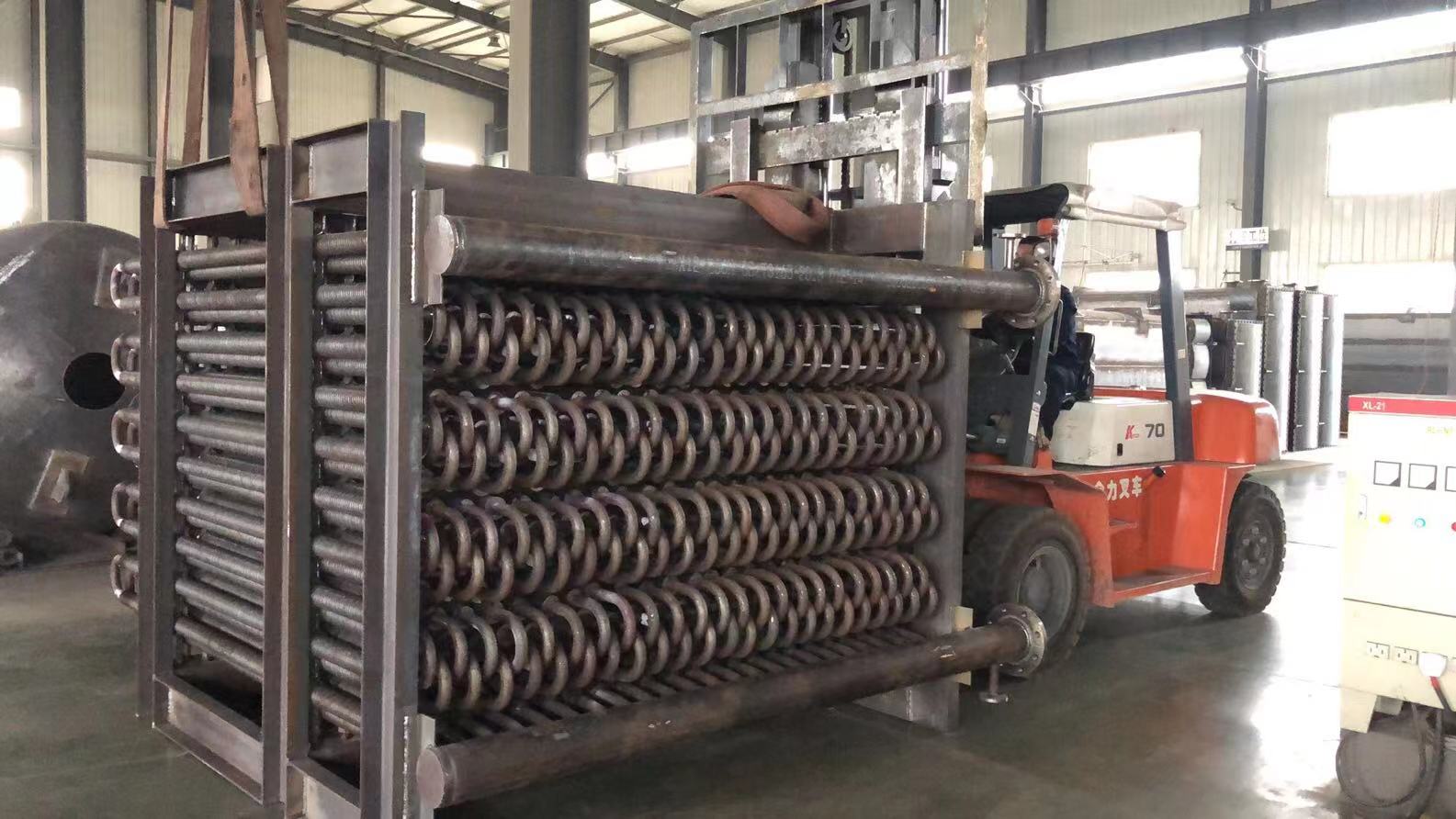

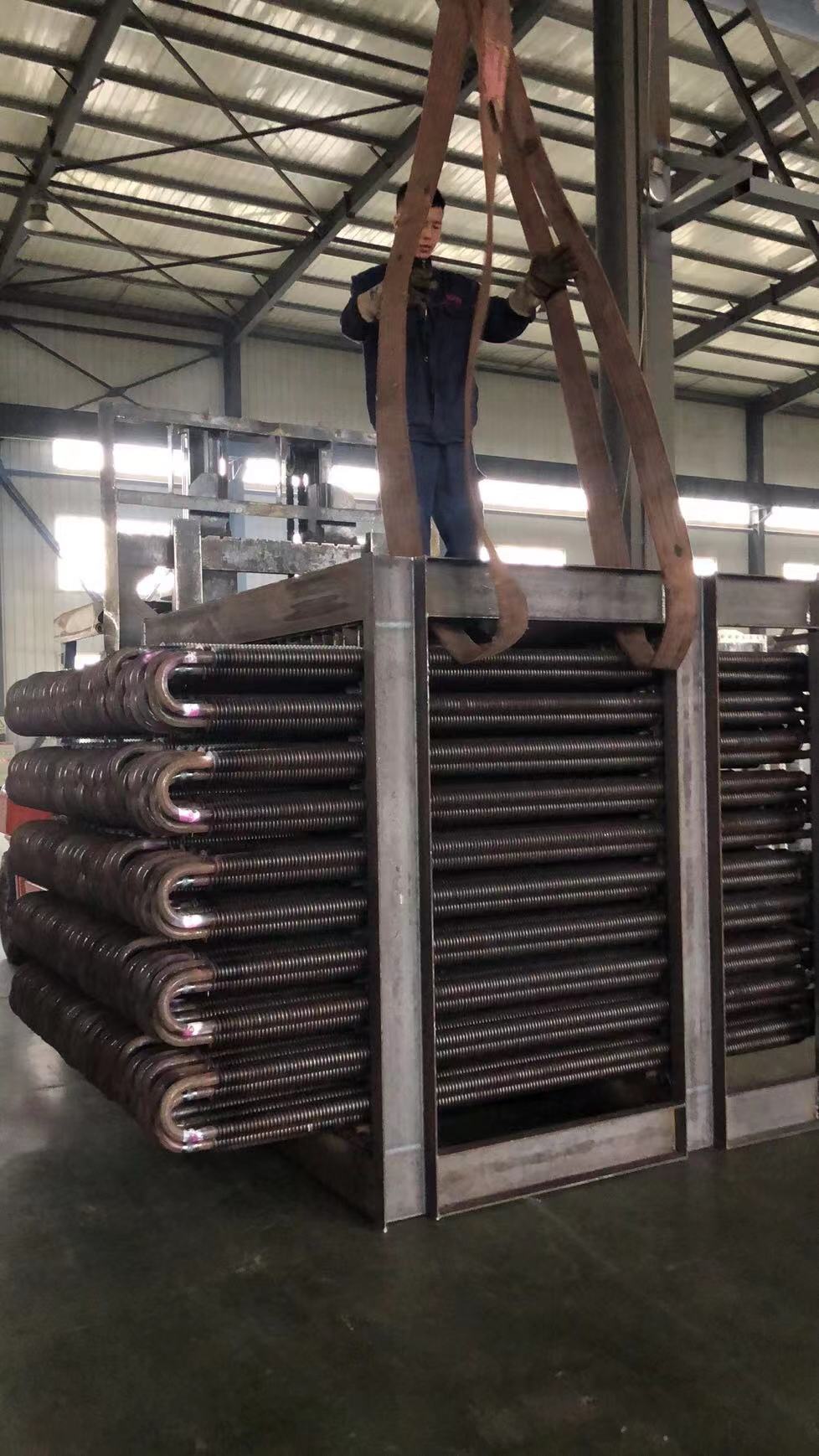

(5)回收效率高。烟气余热回收装置采用不锈钢铝翅片逆流换热方式,单台节能率≥5%。强化烟气对流换热,大大的提高了对流换热系数,减少对流换热面积。当量传热系数比普通换热器高。
3、应用要点
应用在燃气锅炉供热系统;锅炉房有充足的电量或允许电力增容;锅炉房内有足够的空间安装热泵系统,且烟道后有足够的空间安装二级烟气余热回收装置。

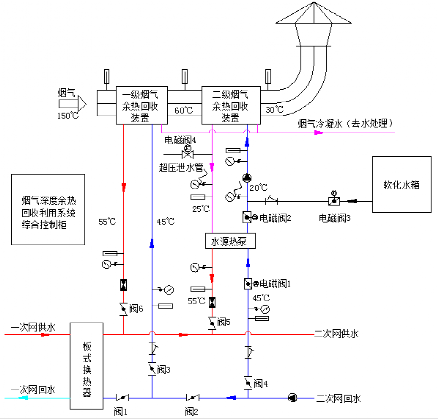

图1 系统运行原理图
(三)推广原因
项目利用水源热泵对烟气余热进行深度回收利用,具有节能效果和一定的技术创新及性,建议推广。
(四)标准、图集、工法或专利、获奖
《工业金属管道工程施工规范》GB50235、《工业金属管道工程施工质量验收规范》GB50184、《建筑节能工程施工质量验收规范》GB50411、《水(地)源热泵机组》GB/19409等标准、《水源热泵机组与烟气余热回收装置联合运行系统》等专利。
(五)参考案例
案例一 | 金第梦想山小区锅炉房水源热泵烟气余热温度回收利用系统 | |
应用情况 | 项目概况 | 该锅炉房位于北京市怀柔区杨宋镇金第梦想山小区,计划供暖面积30万m2,现有供暖面积10万m2。 |
主要设备 | 3台锅炉出口烟道安装3台一级烟气余热回收装置,总烟道安装1台二级烟气余热回收装置,1台水源热泵机组,1台蒸发器循环泵,1套烟气余热深度回收系统控制柜。采用该系统后锅炉排烟温度降至30~40℃。 | |
项目节能量(tce) | 锅炉房平均每供暖季可节约天然气276594.57Nm³ | |
项目碳减排量(折tCO2) | 每供暖季可以减少CO2排放578.08t,减少SOx排放27.66kg,以及减少NOx排放359.57kg,回收烟气中的冷凝水325.2t。 | |
项目经济、环境及社会效益 | 按照北京市天然气价格为2.36元/Nm³,那么上述天然气折合人民币65.28万元。 | |
案例实景 |
